Hai, Sahabat IT kembali di blog Master IT yang pastinya bakal kasih ilmu pengetahuan seputar dunia IT. Di postingan atau artikel pertama, kita membahas mengenai Static Routing yang pasti semua Sahabat IT sudah pada bias kan. Oke, di artikel kedua ini, kita masih membahas mengenai networking atau jaringan. Kalau di artikel pertama kita bahas Static Routing kali ini kita akan bahas mengenai Dynamic Routing – RIPv2 dan tentu saja menggunakan Cisco Packet Tracer versi 7.2. Dyanmic Routing??? Terus perbedaannya dengan Static Routing apa???. Baiklah, mari kita simak penjelasan berikut ini.

Perbedaan Dynamic Routing dibandingkan Static Routing adalah kita tak perlu mengetahui destination network karena nanti source network atau directly connected network atau network yang terhubung langsung  lah yang akan di advertise. Selain itu, update routing tables-nya pun akan mengalami perubahan secara berkala. Tipe dynamic routing ini sangat cocok digunakan untuk industry skala besar. Tipe dynamic routing banyak jenisnya. Salah satunya adalah RIPv2.

Routing Informatin Protocol atau bias disingkat RIP yang mana disini kita gunakan versi 2 merupakan salah satu tipe dynamic routing yang open standard (tidak proprietary cisco). Mengapa kita menggunakan RIPv2??? Karena dalam RIPv2 sudah mendukung IP Classless (mendukung subnetmask selain 255.255.255.0 alias /24, misal 255.255.0.0/16 dan 255.0.0.0/8).

Keuntungan dari penggunaan RIPv2 ini adalah konfigurasinya yang sederhana, hanya meng-advertise source network-nya. Sedangkan kekurangan dari RIPv2 ini adalah pemborosan bandwidth yang sangat tinggi karena digunakan untuk update broadcast setiap 30 seconds. Selain itu, RIPv2 ini pun tidak scalable, hop count hanya 15, hop count ke-16 akan unreachable.

Konfigurasi Dasar

R1(config)#router rip

R1(config-router)#version 2

R1(config-router)#network 192.168.1.0

R1(config-router)#network 11.11.11.0

R1(config-router)#no auto-summary

R1(config-router)#ex

No auto-summary berfungsi menghemat routing table sehingga akan mengurangi beban proses CPU router ( meng summary / meringkas IP nya).

Selanjutnya langsung saja kita buat terlebih dahulu topologi dari Dynamic Routing – RIPv2 yang kita buat sederhana seperti dibawah ini :

Topologi Dynamic Routing – RIPv2

Oke, sudah tahukan topologinya?? Setelah selesai buat topologinya, selanjutnya kita konfigurasikan di semua device sesuai topologi diatas. Silakan ikuti langkah-langkah konfigurasinya secara benar supaya hasilnya bisa sukses.

·         Konfigurasi Router 1

Router>en

Router#conf t

Router(config)#hostname R1

R1(config)#int fa0/0

R1(config-if)#no shut

R1(config-if)#ip add 11.11.11.1 255.255.255.0

R1(config-if)#ex

R1(config)#int fa0/1

R1(config-if)#no shut

R1(config-if)#ip add 192.168.1.1 255.255.255.0

R1(config-if)#ex

Setting RIPv2 Router 1

R1(config)#router rip

R1(config-router)#version 2

R1(config-router)#network 192.168.1.0

R1(config-router)#network 11.11.11.0

R1(config-router)#no auto-summary

R1(config-router)#ex

R1(config)#

·         Konfigurasi Router 2

Router>en

Router#conf t

Router(config)#hostname R2

R2(config)#int fa0/0

R2(config-if)#no shut

R2(config-if)#ip add 11.11.11.2 255.255.255.0

R2(config-if)#ex

R2(config)#int fa0/1

R2(config-if)#no shut

R2(config-if)#ip add 12.12.12.1 255.255.255.0

R2(config-if)#ex

Setting RIPv2 Router 2

R2(config)#router rip

R2(config-router)#version 2

R2(config-router)#network 11.11.11.0

R2(config-router)#network 12.12.12.0

R2(config-router)#no auto-summary

R2(config-router)#ex

R2(config)#

·         Konfigurasi Router 3

Router>en

Router#conf t

Router(config)#hostname R3

R3(config)#int fa0/0

R3(config-if)#no sh

R3(config-if)#ip add 12.12.12.2 255.255.255.0

R3(config-if)#ex

R3(config)#int fa0/1

R3(config-if)#no sh

R3(config-if)#ip add 192.168.2.1 255.255.255.0

R3(config-if)#ex

Setting RIPv2 Router 3

R3(config)#router rip

R3(config-router)#version 2

R3(config-router)#network 12.12.12.0

R3(config-router)#network 192.168.2.0

R3(config-router)#no auto-summary

R3(config-router)#ex

R3(config)#ex

·         Konfigurasi PC

PC 0

Setting IP Address PC0

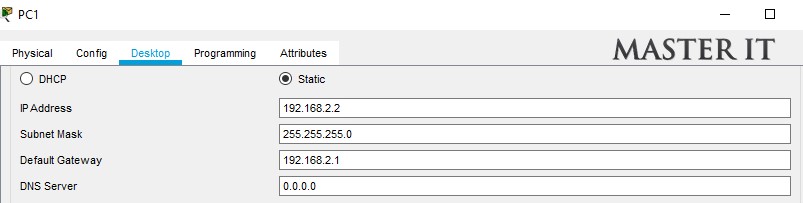

PC 1

Setting IP Address PC1

Bisa kita cek routing tables di ketiga router.

·         Router 1

R1#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

* - candidate default, U - per-user static route, o - ODR

P - periodic downloaded static route

Gateway of last resort is not set

11.0.0.0/24 is subnetted, 1 subnets

C 11.11.11.0 is directly connected, FastEthernet0/0

12.0.0.0/24 is subnetted, 1 subnets

R 12.12.12.0 [120/1] via 11.11.11.2, 00:00:12, FastEthernet0/0

C 192.168.1.0/24 is directly connected, FastEthernet0/1

R 192.168.2.0/24 [120/2] via 11.11.11.2, 00:00:12, FastEthernet0/0

·         Router 2

R1#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

* - candidate default, U - per-user static route, o - ODR

P - periodic downloaded static route

Gateway of last resort is not set

11.0.0.0/24 is subnetted, 1 subnets

C 11.11.11.0 is directly connected, FastEthernet0/0

12.0.0.0/24 is subnetted, 1 subnets

R 12.12.12.0 [120/1] via 11.11.11.2, 00:00:12, FastEthernet0/0

C 192.168.1.0/24 is directly connected, FastEthernet0/1

R 192.168.2.0/24 [120/2] via 11.11.11.2, 00:00:12, FastEthernet0/0

·         Router 3

R3#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

* - candidate default, U - per-user static route, o - ODR

P - periodic downloaded static route

Gateway of last resort is not set

11.0.0.0/24 is subnetted, 1 subnets

R 11.11.11.0 [120/1] via 12.12.12.1, 00:00:11, FastEthernet0/0

12.0.0.0/24 is subnetted, 1 subnets

C 12.12.12.0 is directly connected, FastEthernet0/0

R 192.168.1.0/24 [120/2] via 12.12.12.1, 00:00:11, FastEthernet0/0

C 192.168.2.0/24 is directly connected, FastEthernet0/1

Flag R pada baris yang tercetak tebal menunjukkan tipe routing protocol yang digunakan, yaitu RIP. Bisa dengan command show ip protocol.

R1#show ip protocols

Routing Protocol is "rip"

Sending updates every 30 seconds, next due in 22 seconds

Invalid after 180 seconds, hold down 180, flushed after 240

Outgoing update filter list for all interfaces is not set

Incoming update filter list for all interfaces is not set

Redistributing: rip

Default version control: send version 2, receive 2

Interface Send Recv Triggered RIP Key-chain

FastEthernet0/1 2 2

FastEthernet0/0 2 2

Automatic network summarization is not in effect

Maximum path: 4

Routing for Networks:

11.0.0.0

192.168.1.0

Passive Interface(s):

Routing Information Sources:

Gateway Distance Last Update

11.11.11.2 120 00:00:05

Distance: (default is 120)

            Selanjutnya, antar client bias saling test ping. Pastikan berhasil.

            PC0

Test Ping PC0 ke PC1

            PC1

Test Ping PC1 ke PC0

Gimana??Udah bias kan?? Pastinya dong. Oke, cukup sekian tutorial pada kali ini, sampai jumpa di artikel selanjutnya. Dan jangan lupa buat terus kunjungin website Master IT dan juga channel Youtube “ Master IT” di like, comment juga subscribe ya Sahabat IT. Bye..bye..:)
